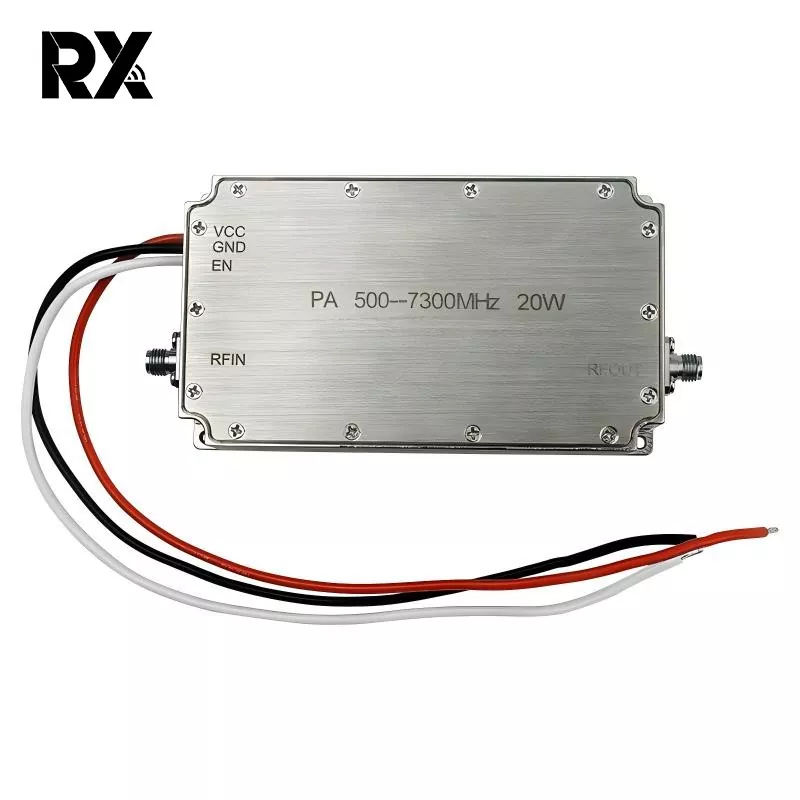

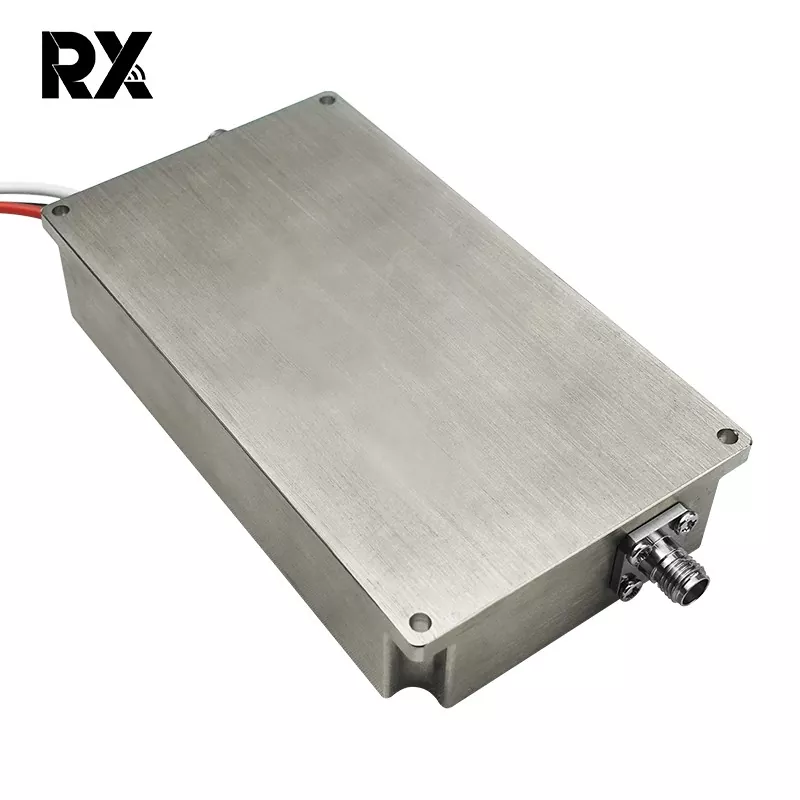

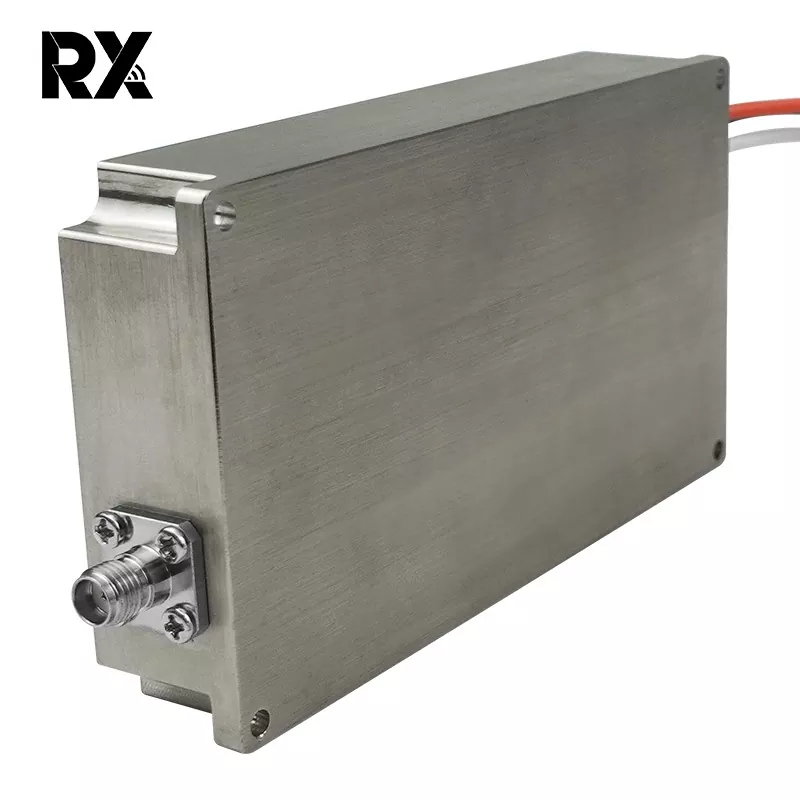

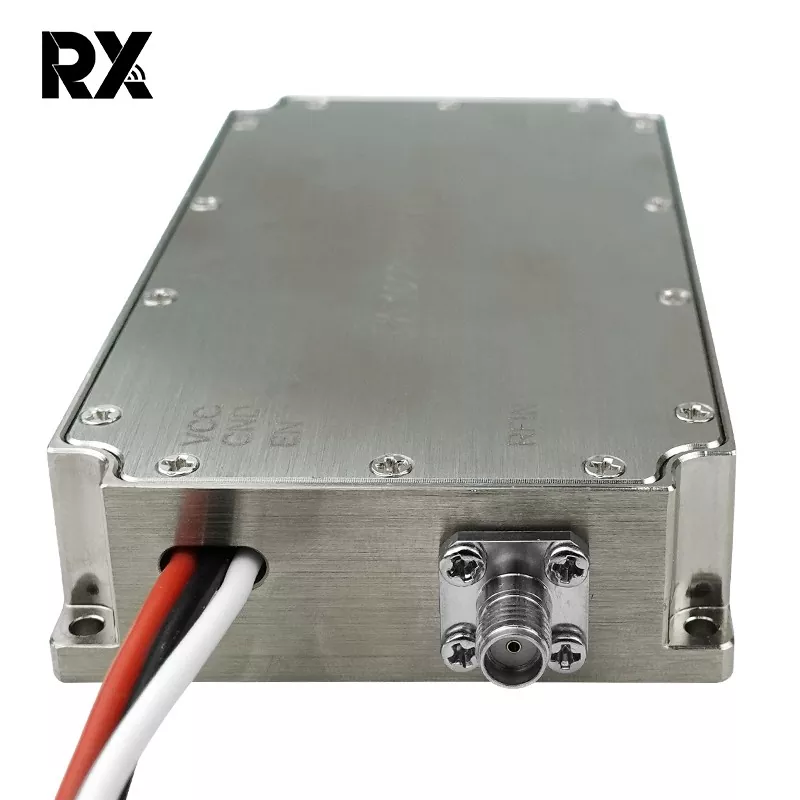

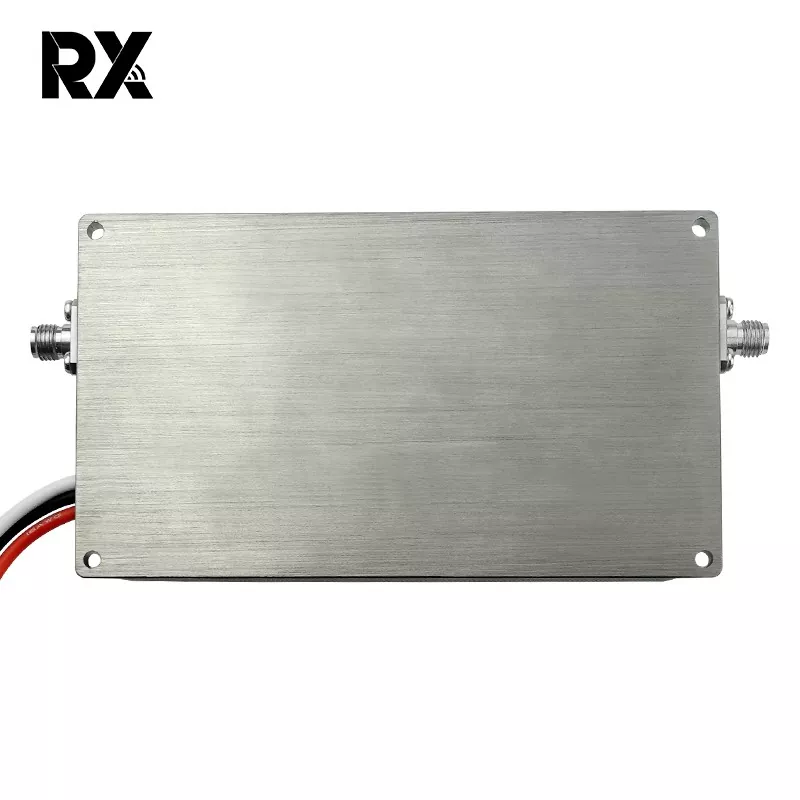

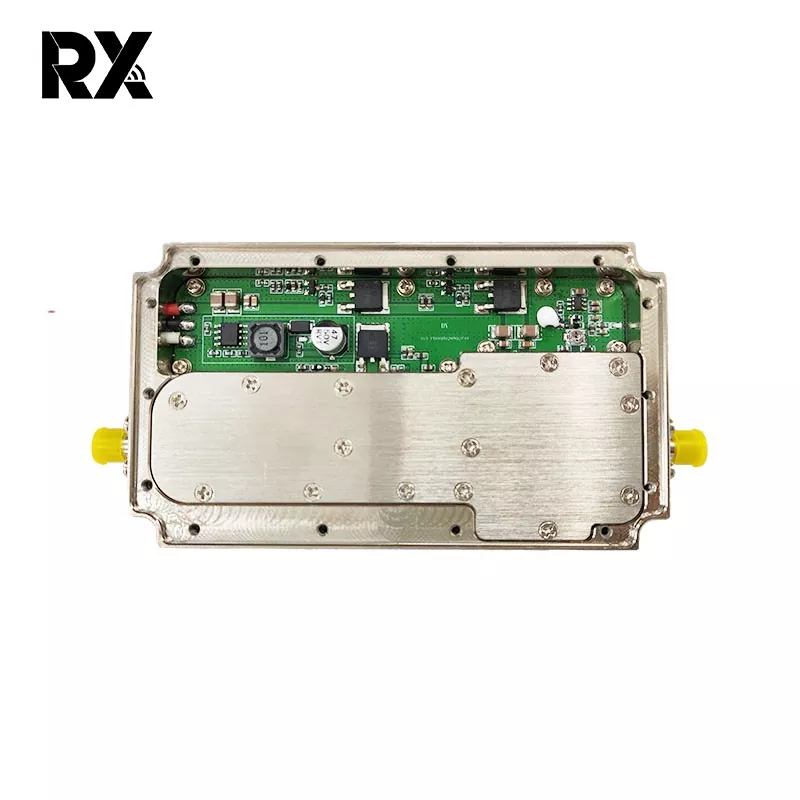

20W 500-7300MHz Ultrawideband effektforsterker

Dette er en 20W 500-7300MHz Ultrawideband effektforsterker uten signalkilde. Det spiller en avgjørende rolle i strømforsyning og linjebeskyttelse i systemet. Selv om den ikke gir selv forsterkning, kan den dempe, matche eller isolere høyeffektssignaler på opptil 20 W innenfor en ultrabred båndbredde på 500 MHz-7,3 GHz.

Send forespørsel

produktbeskrivelse

Hovedfordeler:

Denne 20W 500-7300 MHz effektforsterkerbrikken dekker 500-7300 MHz, og dekker samtidig L, S, C og deler av X-båndene, og muliggjør flere bruksområder i én brikke. Dette reduserer antallet frekvenssplitterkomponenter, og komprimerer dermed størrelsen og sparer kostnader. Det forenkler bytte mellom interferensbånd, og eliminerer behovet for eksterne signalkilder og antenner. En enkelt bredbåndsbrikke kan håndtere interferens fra lave frekvenser, konvensjonelle bånd, til høye frekvenser.

Kjernefunksjon:

I en bredbåndstransceiver-kobling sikkerhetskopierer den 20W-stasjonens kraft som overskrider grensen for det foregående trinnet til et nivå som den påfølgende brikken kan håndtere, og forhindrer at den påfølgende LNA/mikseren blir komprimert eller utbrent. Tåler øyeblikkelig effekt ≥ 20 W. Når reflektert effekt oppstår på grunn av antennefeil eller åpen krets i det påfølgende trinnet, absorberer/demper denne 500-7300 MHz 20W effektforsterkeren den reflekterte energien for å beskytte effekttransistorene i det foregående trinnet.

Denne effektforsterkeren, satt inn mellom to effektforsterkertrinn, kan redusere returtapet med 3-6 dB, redusere refleksjoner mellom trinn, undertrykke selvsvingninger og forbedre isolasjon mellom trinn.

20W 500-7300MHz ultrabredbåndseffektforsterkerspesifikasjon (TC=25℃)

Ingen.	Beskrivelse	Symbol	Min	Typ		Maks	Enhet	Bemerke
1.	Driftsfrekvens	BW	500			7300	MHz
2.	Inngangseffekt	Pin		0			dBm
3.	Utgangseffekt CW	Psat	42.5	43		44	dBm	Kontinuerlig bølge
4.	Power Gain	Gp		43			dBm	@ Pin=0 dBm
5.	Kraftgain flathet	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Input Return Tap	S11		-15			dB
7.	Driftsspenning	Vdc	24	30		36	V
8.	Nåværende forbruk	A		2		3	A	@ Pout=10~15W
9.	RF-kontaktinngang		SMA, kvinne
10.	RF-kontaktutgang		SMA, kvinne
11.	Vekt			0.278		0.3	Kg
12.	LengdeBreddeHøyde		1056020			mm
13.	Maks inngangseffekt	PinMax	≤10			dBm
14.	Definisjon av grensesnitt	VDD	A1		24V likestrøm
		GND	A2		Bakke
		Aktiver	1		5V~Vdd:PÅ 0V:AV
	Overordnet dimensjon	Note: 1、 De overordnede dimensjonene er kun for referanse； 2、 Størrelsen kan økes eller reduseres på passende måte i henhold til kundens krav; 3、 Posisjonene til inngangsgrensesnittet, utgangsgrensesnittet og strømforsyningsgrensesnittet kan endres i henhold til kundenes faktiske behov;
	Overordnet dimensjon

Ytelseskurver (faktisk målte prøver, 25 °C, 28 V)

Hyppighet	input	24V			30V			36V
（MHz）	(dBm)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
