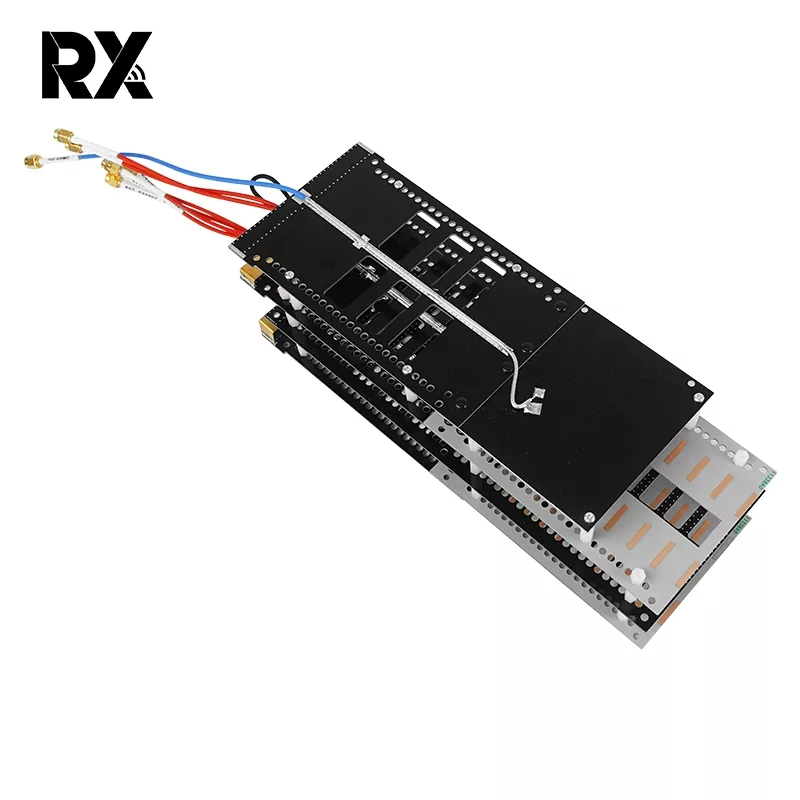

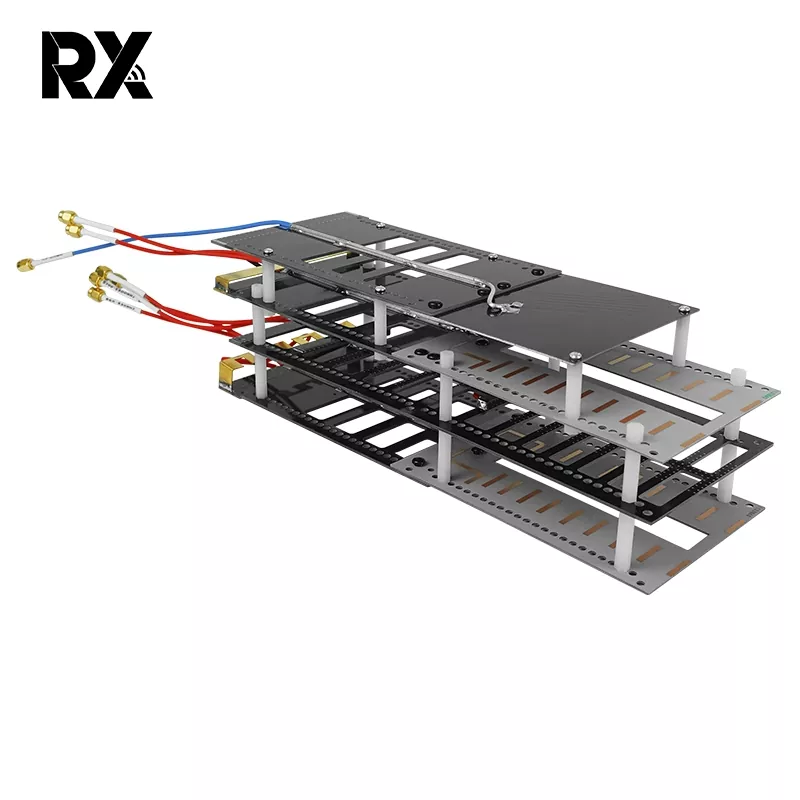

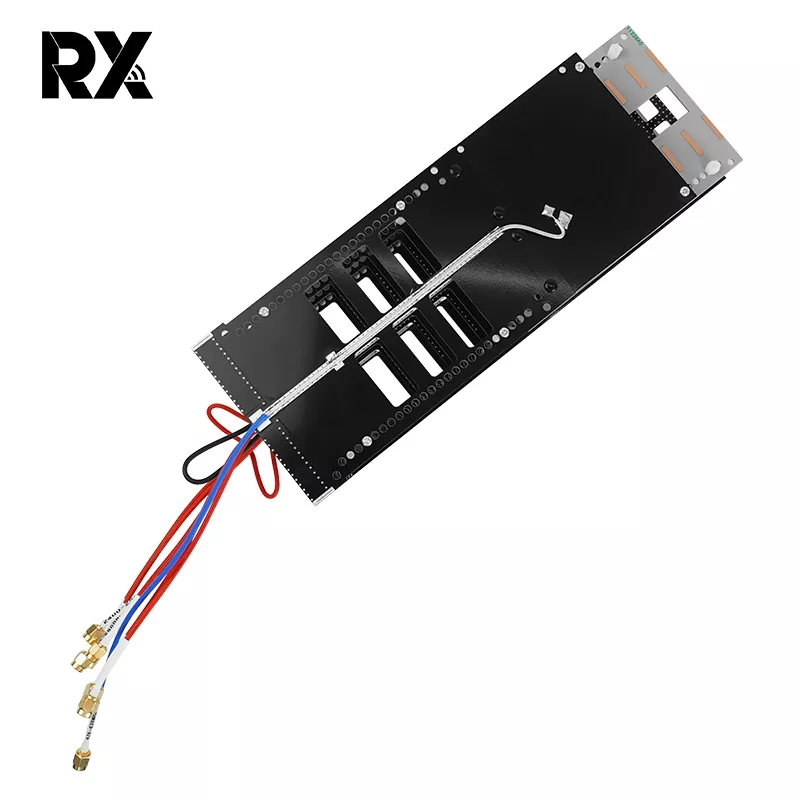

High Gain 7-bånds kombinasjon PCB-antenne

High Gain 7-Band Combination PCB Antenna er en innovativ antenne som kombinerer avansert teknologi med overlegen ytelse fra TeXin-selskapet. Den integrerer syv forskjellige kommunikasjonsbånd på ett PCB-kort, og realiserer effektiv flerbåndskommunikasjon, og med høy forsterkningskarakteristikk kan den gi stabil og kraftig signalstøtte for ulike trådløse kommunikasjonsenheter.

Send forespørsel

produktbeskrivelse

Produksjonsprosessen for High Gain 7-Band Combination PCB Antenne er relativt moden, etter streng kvalitetstesting og verifisering, med høy pålitelighet og stabilitet. I en rekke komplekse miljøforhold, for eksempel høy temperatur, lav temperatur, fuktighet, etc., kan opprettholde god arbeidsytelse, for å sikre kontinuitet og stabilitet i kommunikasjonen.

I tillegg kan High Gain 7-bånds Combination PCB-antenne støtte syv forskjellige kommunikasjonsfrekvensbånd med bred dekning, inkludert men ikke begrenset til vanlig brukte mobilkommunikasjonsfrekvensbånd (f.eks. 2G, 3G, 4G, 5G) samt deler av IoT og private nettverks frekvensbånd.

High Gain 7-bånds kombinasjon PCB-antenne med spesifikasjon

Ytelsesparameter
Type	Hyppighet (Tilpasset)	Gevinst	VSWR	Horisontal Strålebredde	Vertikal Strålebredde

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º

Forhold til bakside		≥18 dB
Inngangsimpedans		50Ω
Maksimal inngang		50W
Type inngangskontakt		086 kabel 7stk*SMS-J

Mekanisk parameter

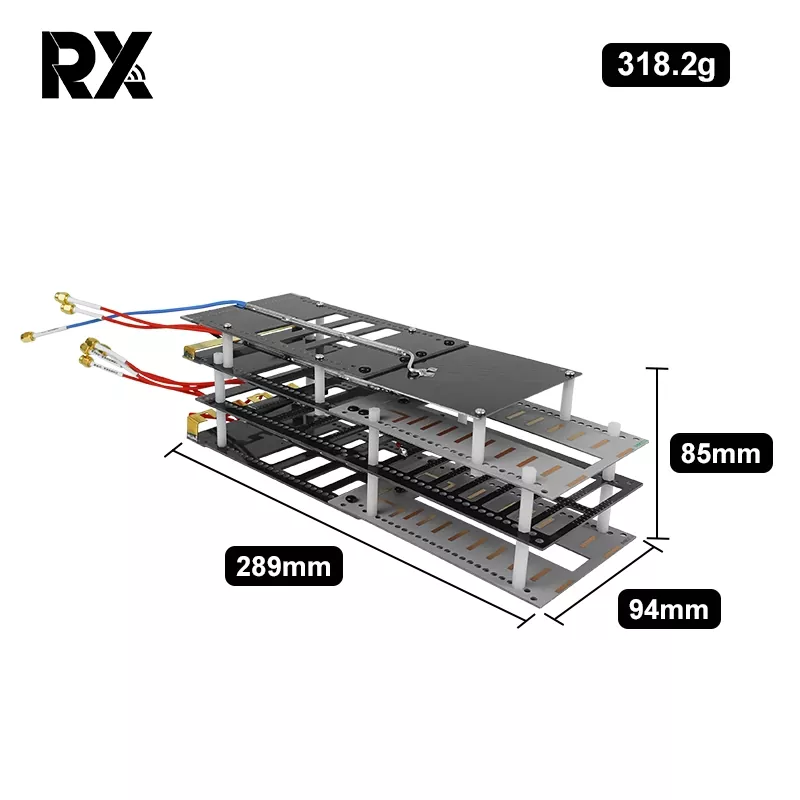

Dimensjon (LBH)		28497,560 mm
Antennevekt (kg)		0,35 kg
Arbeidsfuktighet (％)		10 %–95 %
Overflatefarge		Svart og grå farge
Arbeidstemperatur (ºC)		-40~65º
