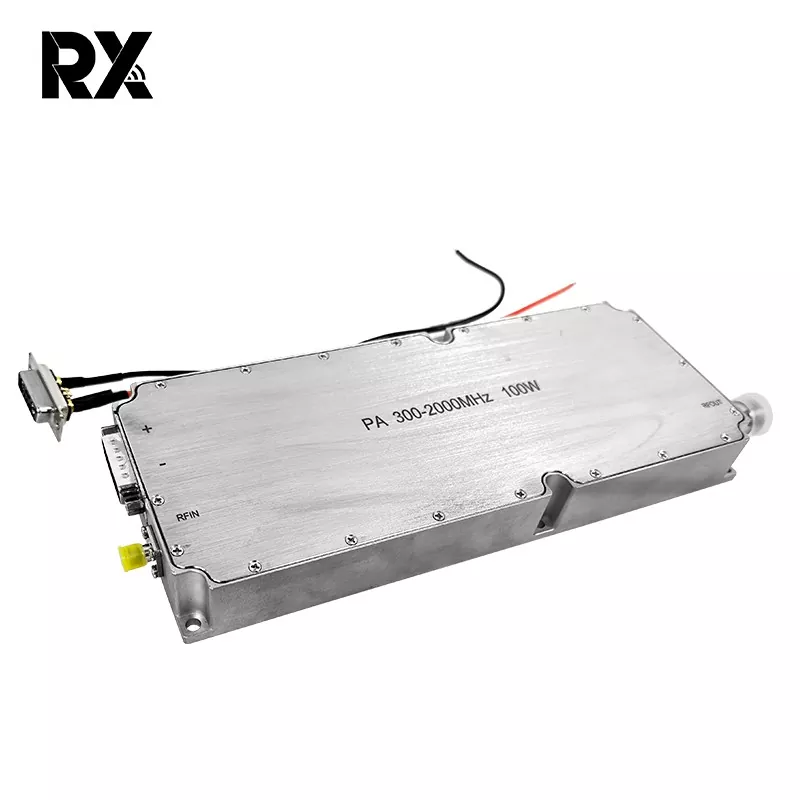

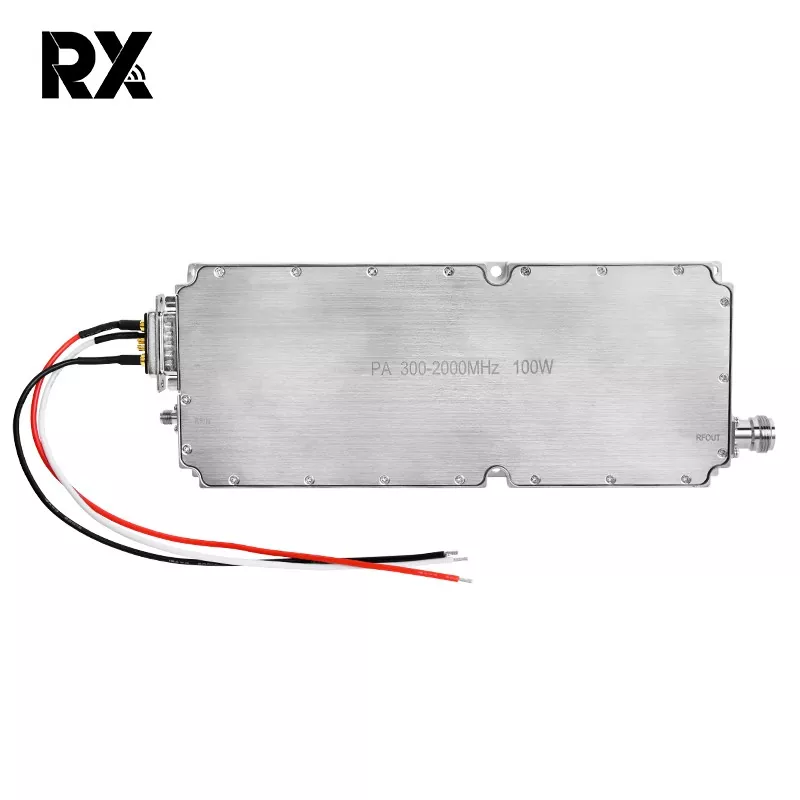

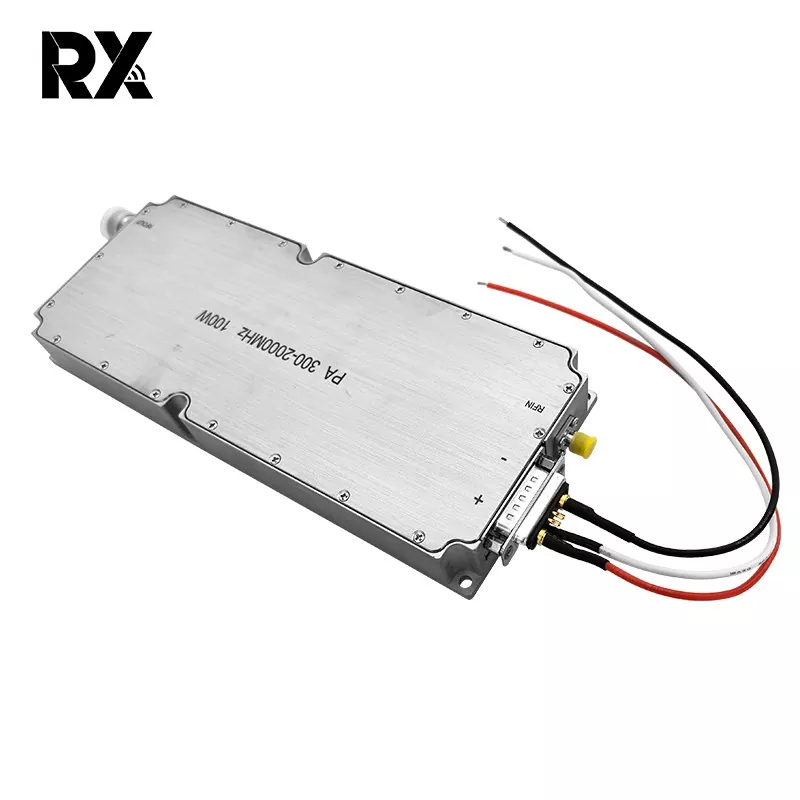

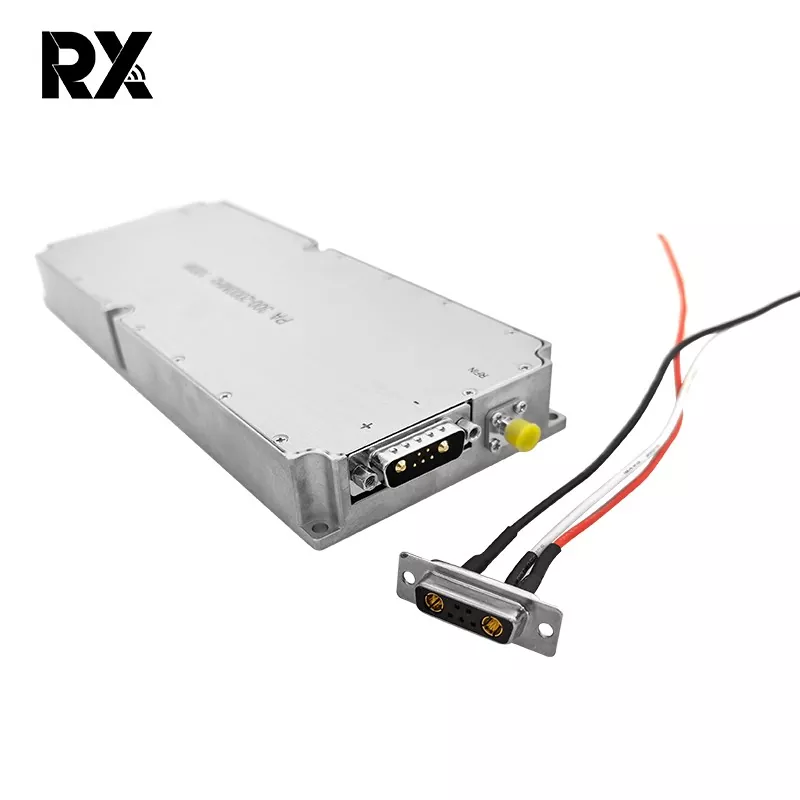

100W RF effektforsterkermodul 300 -2000MHz 32V 8A høy forsterkning

100W RF Power Amplifier Module er en høyeffektsforsterkermodul designet spesielt for profesjonelle RF-systemer. Den dekker et ultrabredt driftsfrekvensbånd på 300-2000MHz, og den kan støtte 32V DC-strømforsyning, og har en nominell driftsstrøm på 8A. 100W RF Power Amplifier Module 300-2000MHz 32V 8A High Gain kan effektivt løse strømproblemet i RF-signaloverføring og er mye brukt i trådløs kommunikasjon, RF-testing, industriell kontroll og andre felt.

Send forespørsel

produktbeskrivelse

Denne modulen har 100W høy effekt, 300-2000MHz bredt frekvensbånd og pålitelighet av industriell kvalitet. 100W RF Power Amplifier Module 300-2000MHz 32V 8A High Gain kan ikke bare løse kjernesmertepunktet "svake signaler kan ikke overføres over lange avstander", men også tilpasse seg behovene til RF-systemer i flere scenarier.

Produktspesifikasjon

Ingen.	Beskrivelse	Symbol	Min	Type		Maks	Enhet	Bemerke
14.	Driftsfrekvens	BW	300			2000	MHz
2.	Inngangseffekt	Pin		2			dBm
3.	Utgangseffekt CW	Psat	49	50.5			dBm	P1. ¿Es usted un fabricante mayorista de cajas de regalo rígidas o una empresa comercial?
4.	Power Gain	Gp		48.5			dBm	@ Pin=2 dBm
5.	Kraftgain flathet	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Input Return Tap	S11		-15			dB
7.	Driftsspenning	Vdc	28	32		32	V
8.	Nåværende forbruk	A		8		11	A	@ Pout＞80W

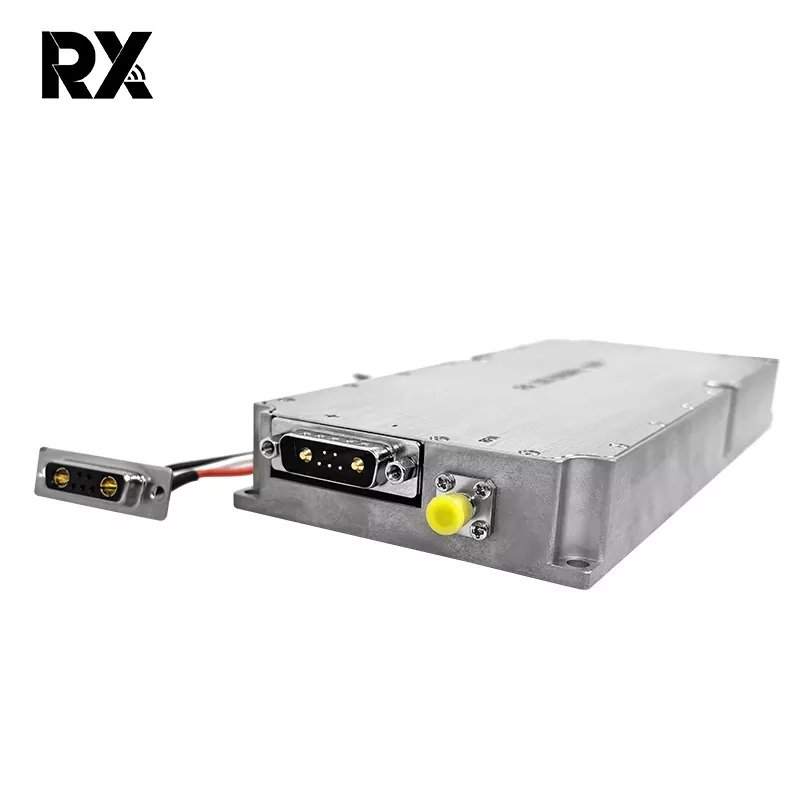

9.	RF-kontaktinngang		SMA, kvinne

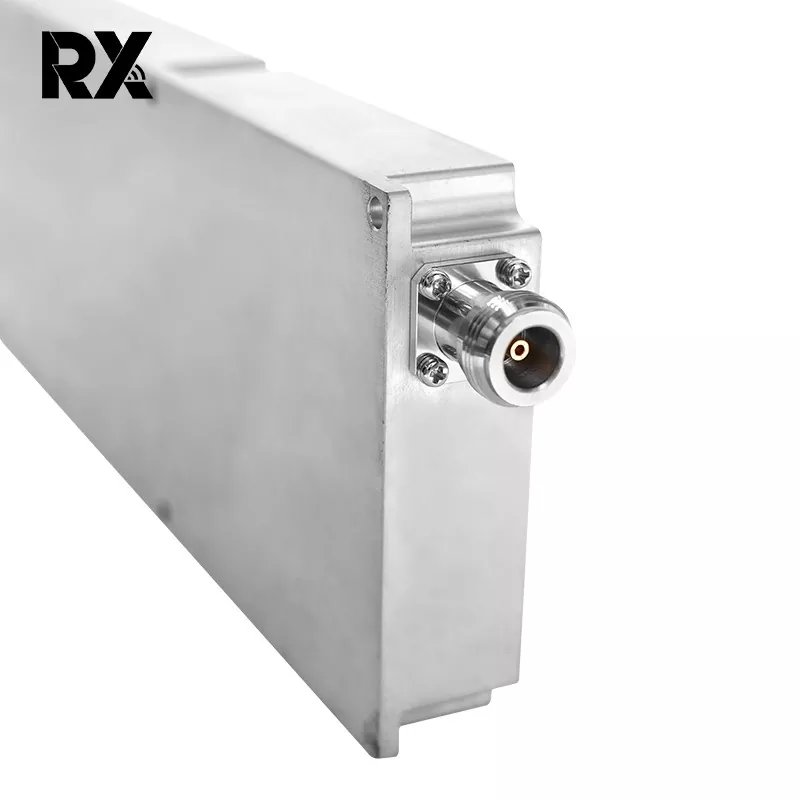

10.	RF-kontaktutgang		N- Kvinne
11.	Vekt		0.95				Kg

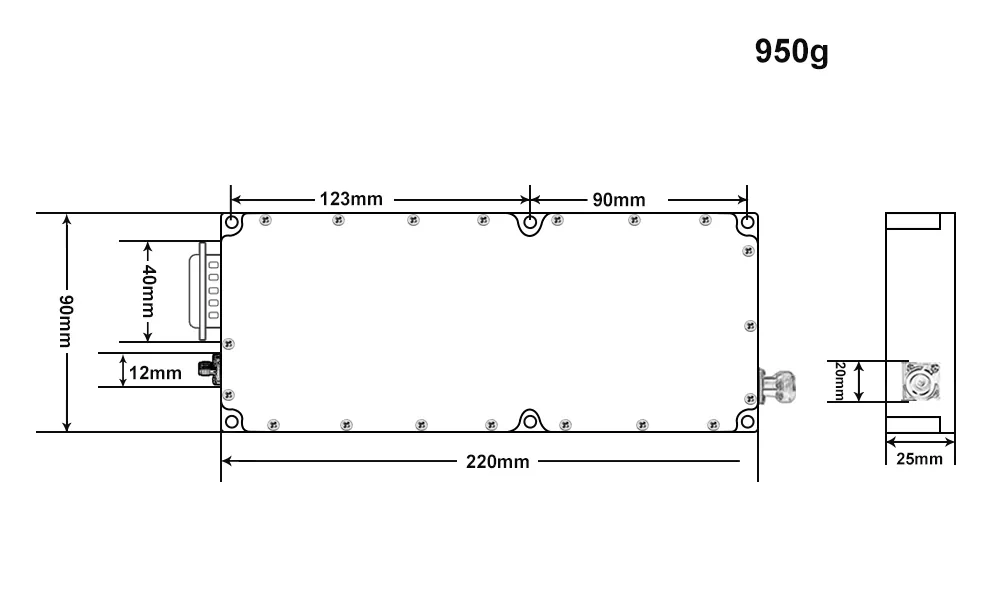

12.	LengdeBreddeHøyde		2209025			mm
13.	Maks inngangseffekt	PinMax	≤10			dBm
14.	Kraftgain flathet (7W2 kvinne)	VDD	A1		28V likestrøm
		GND	A2		Bakke
		Overstrømsbeskyttelse	1		Normal drift: 0V Overstrømsbeskyttelse: +5V			Overstrømsbeskyttelse@25A
		Overtemperaturbeskyttelse	2		Normal drift: 0V Overtemperaturbeskyttelse: +5V			Overtemperatur
		Aktiver	3		5V~Vdd:PÅ 0V:AV			beskyttelse ved 100 ℃
		GND	4		Bakke
		Tilstand	5		Normal drift: 0V Tilstandsbeskyttelse: +5V
