Hva er hovedfunksjonene til sirkulatorer i dronesignaljammere?

Sirkulatorer spiller en viktig rolle i dronesignaljammere, og sikrer effektiv signaloverføring, isolasjon og beskyttelse av sensitive RF-komponenter. Her er hovedfunksjonene deres:

1. Signalretningskontroll (isolasjon)

(1) Sirkulatorer er ikke-gjensidige enheter som ruter signaler i en fast sløyfebane (f.eks. port 1 → port 2 → port 3 → port 1).

(2) I jammere isolerer de det overførte signalet fra den reflekterte kraften, forhindrer selvinterferens og forbedrer jamming-nøyaktigheten.

2. Beskytt RF-forsterkere

(1) Høyeffektsjammere genererer kraftige RF-signaler som kan reflektere tilbake og skade senderen.

(2) Sirkulatorer omdirigerer den reflekterte energien til en dummy-belastning (port 3) i stedet for forsterkeren, noe som forbedrer systemets robusthet.

3. Flerkanals signalhåndtering

(1) Avanserte jammere bruker sirkulatorer for å bytte mellom flere antenner eller frekvensbånd uten å lekke signaler.

(2) Kan blokkere forskjellige dronekommunikasjonskoblinger (f.eks. kontroll, video, GPS) samtidig.

4. Frekvensstabilitet og effektivitet

(1) Minimerer innsettingstap (mindre enn 0,5 dB i høykvalitets sirkulatorer), og sikrer maksimal effekt når antennen.

(2) Støtter bredbåndsdrift (f.eks. 1-6 GHz), som er kritisk for å dekke forskjellige dronefrekvenser.

5. Integrasjon med andre komponenter

(1) Ofte sammenkoblet med isolatorer for ytterligere å undertrykke uønskede refleksjoner.

(2) Brukes i MIMO (Multiple Input Multiple Output) jammers for å administrere kompleks signalruting.

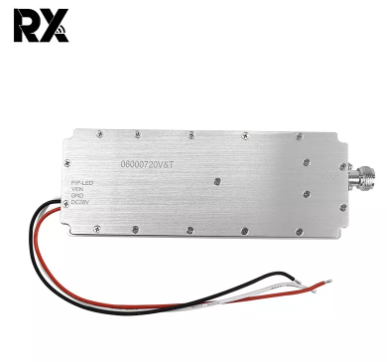

GaN 100W Digital kildesignalforsterkermodul med sirkelbeskyttelse

Hvorfor er sirkulasjonspumper avgjørende?

Uten sirkulatorer lider jammere av følgende problemer:

❌ Signaltilbakemelding forstyrrer overføringen

❌ Forsterkere brenner ut på grunn av reflektert kraft

❌ Energitap forårsaker redusert blokkeringsområde

Eksempel: I en 10-kanals drone-jammer sørger en sirkulator for at hver kanal fungerer uavhengig uten krysstale, noe som forbedrer påliteligheten for beskyttelse av militær eller kritisk infrastruktur.

For best ytelse bør sirkulatoren i en jammer ha:

✔ Høy isolasjon (>20 dB)

✔ Lav VSWR (<1,5:1)

✔ Termisk stabilitet (for utendørs utplassering)
