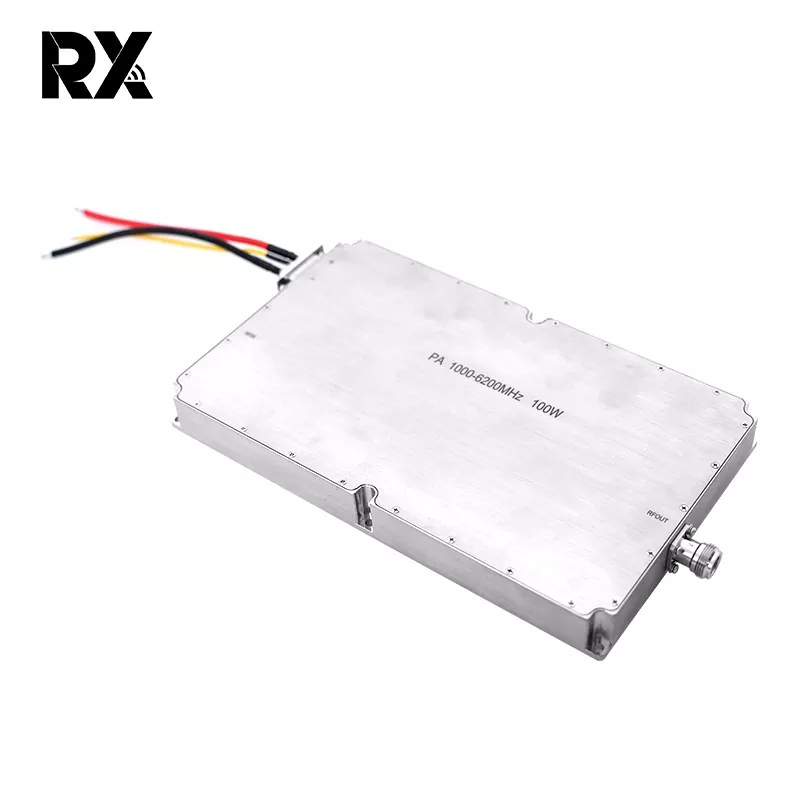

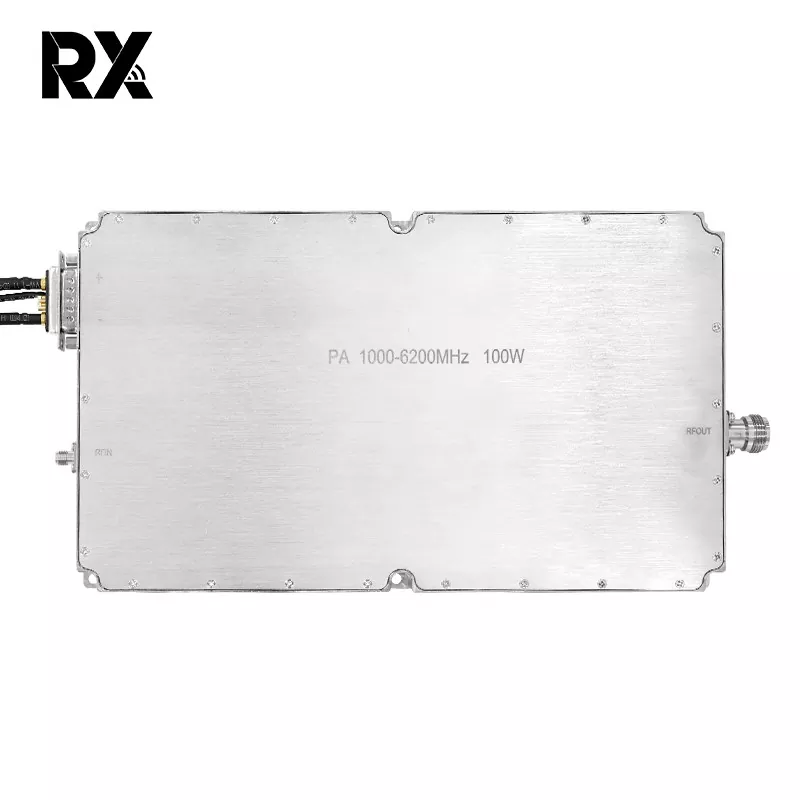

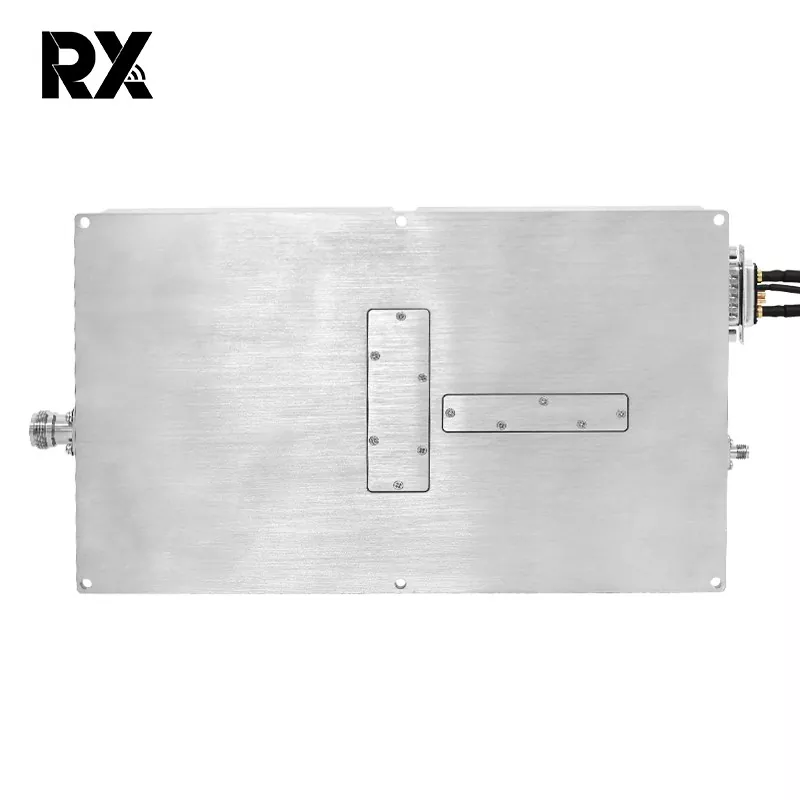

Ultrabredbånd 1000–6000MHz høyeffekts 100W effektforsterker

Ultra-Wideband 1000-6000MHz High-Power 100W effektforsterker er en RF-modul. En enkelt modul kan dekke 1–6 GHz, og eliminerer behovet for tradisjonelle flerbåndssvitsjekretser, noe som reduserer systemstørrelsen og kompleksiteten betydelig. Egnet for scenarier som involverer frekvenssmidighet, frekvenshopp eller bredbåndsinterferens.

Send forespørsel

produktbeskrivelse

Ultrabredbånd 1000–6000MHz høyeffekts 100W effektforsterker

Denne modulen bruker GaN-teknologi, og oppnår 30 % mindre varmespredning enn LDMOS ved tilsvarende 100W effekt, oppnår ekte høy effekt og lav varmespredning, og forlenger dermed modulens levetid. Videre har vi lagt til temperaturbeskyttelse, lastbeskyttelse, overspenningsbeskyttelse og overdrivebeskyttelse til kretskortet, noe som eliminerer behovet for eksterne beskyttelsesfunksjoner og øker driftseffektiviteten betydelig.

I motsetning til konvensjonelle smalbåndsfrekvenser, krever ultrabredbånd (1000-6000MHz) høyere tekniske og komponentkvalitetsstandarder for å oppnå sine ultrabredbåndsegenskaper med høy effekt og høy pålitelighet. Ultra-Wideband 1000-6000MHz 100W effektforsterker har vist enestående ytelse i moderne multi-band kommunikasjon, EMC-testing, elektronisk krigføring og antidronesystemer.

Spesifikasjon av 1000-6200MHz100W effektforsterker（TC=25℃）

Ingen.	Beskrivelse	Symbol	Min	Typ		Maks	Enhet	Bemerke
1.	Driftsfrekvens	BW	1000			6200	MHz
2.	Inngangseffekt	Pin		2			dBm
3.	Utgangseffekt CW	Psat	50.5	51		52.5	dBm	Kontinuerlig bølge
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Kraftgain flathet	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Input Return Tap	S11		-15			dB
7.	Driftsspenning	Vdc	28	28		32	V
8.	Nåværende forbruk	A		17		21.5	A	@ Pout=110~180W
9.	RF-kontaktinngang		SMA, kvinne

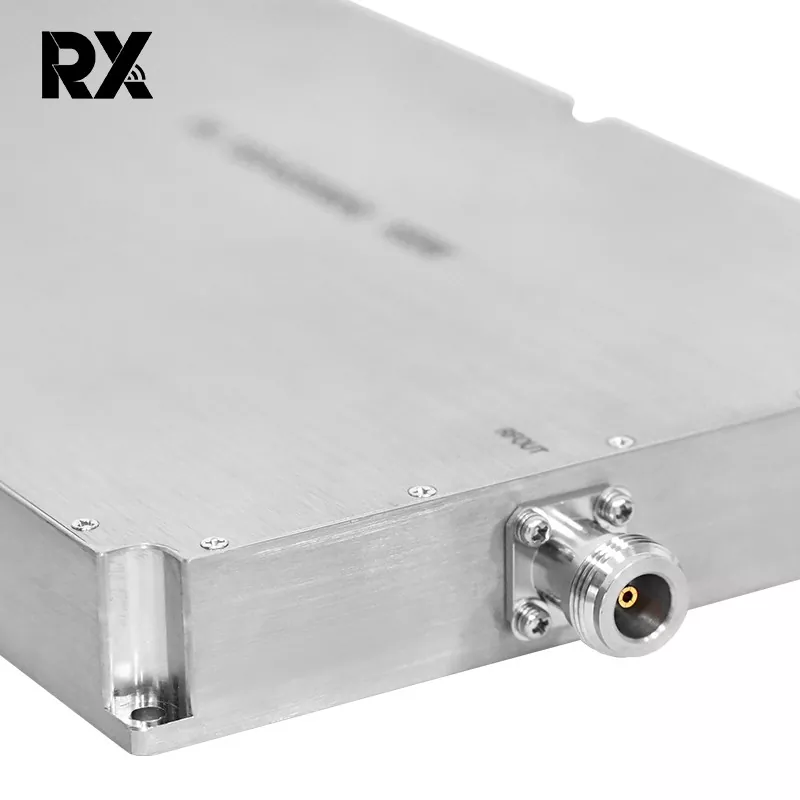

10.	RF-kontaktutgang		N, kvinne
11.	Vekt			1.9		2	Kg
12.	LengdeBreddeHøyde		25015025			mm
13.	Maks inngangseffekt	PinMax	≤10			dBm

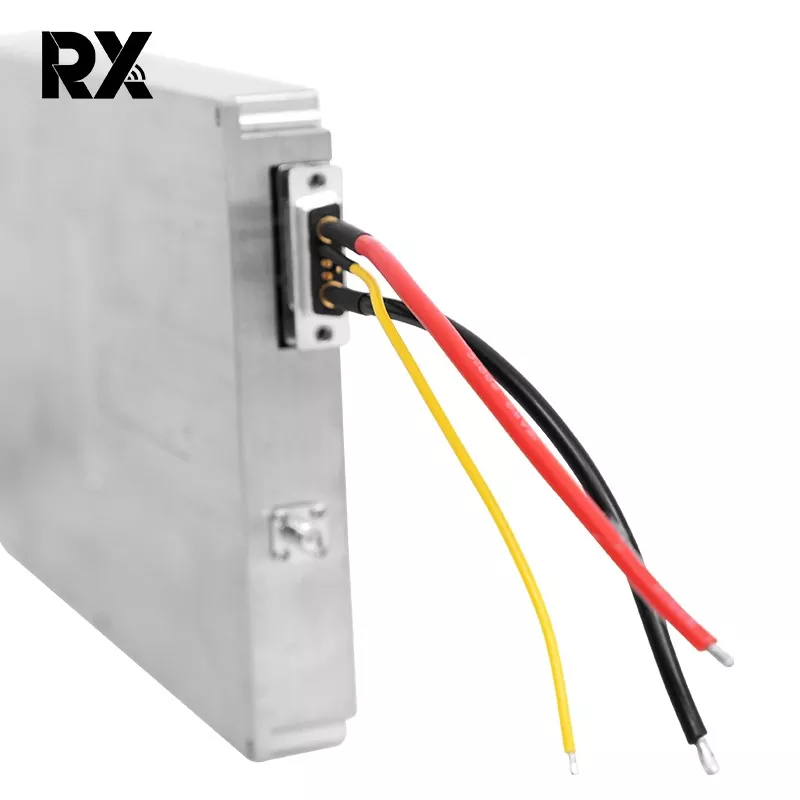

14.	Definisjon av grensesnitt (7W2 kvinne)	VDD	A1		28V likestrøm
		GND	A2		Bakke
		Overstrømsbeskyttelse	2		Normal drift :0V Overstrømsbeskyttelse: +5V			Overstrømsbeskyttelse@25A
		Overtemperaturbeskyttelse	2		Normal drift :0V Overtemperaturbeskyttelse: +5V			Overtemperatur
		Aktiver	3		5V~Vdd:PÅ 0V:AV			beskyttelse ved 100 ℃
		GND	4		Bakke
		Tilstand	5		Normal drift :0V Tilstandsbeskyttelse: +5V
