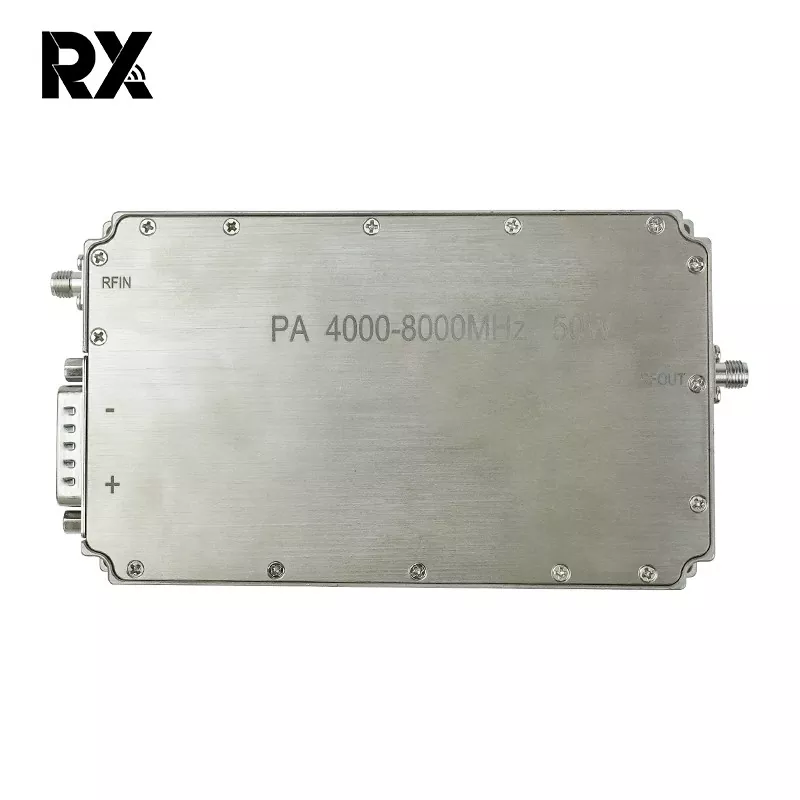

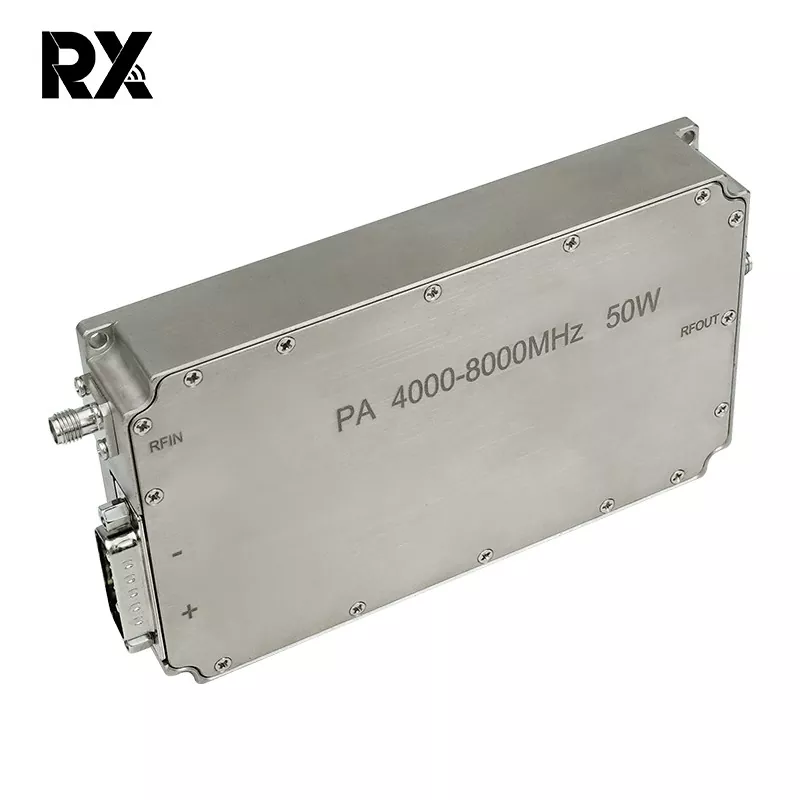

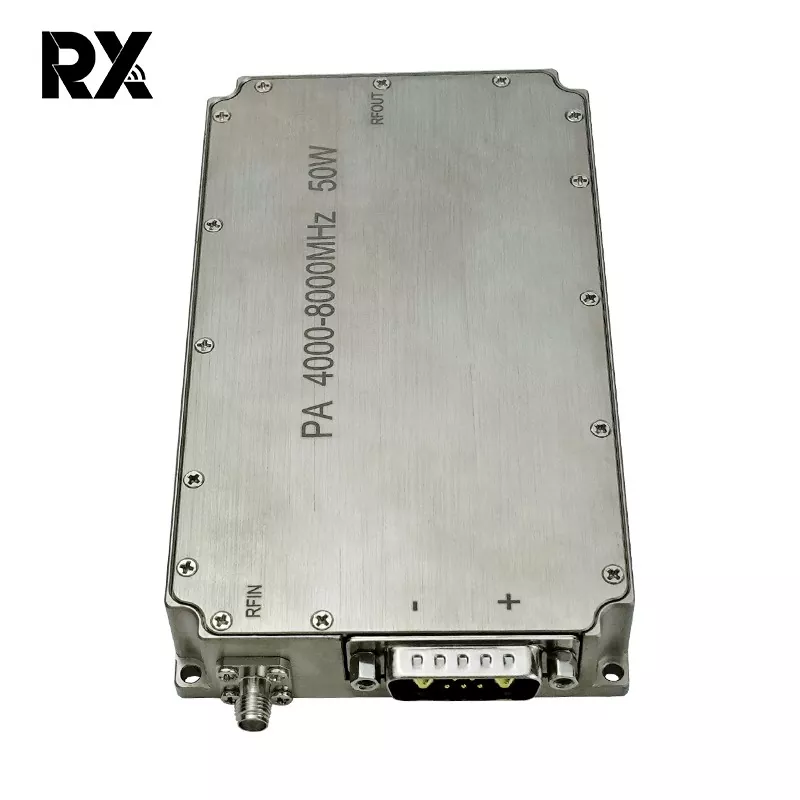

Ultra-wideband C-Band 4-8 GHz 50W effektforsterker RF-system

Denne 50W bredbåndseffektforsterkeren er en høyytelses RF-modul designet for applikasjoner som krever robust utgangseffekt over frekvensområdet 4GHz til 8GHz. Ved å bruke avansert GaN (Gallium Nitride)-teknologi, leverer den høy effekttetthet, utmerket effektivitet og pålitelig linearitet over en bred øyeblikkelig båndbredde. Forsterkeren er konstruert for stabilitet, holdbarhet og konsistent ytelse i krevende miljøer.

Send forespørsel

produktbeskrivelse

Nøkkelfunksjoner

Bredbåndsytelse: Fungerer sømløst over hele 4GHz til 8GHz (C-Band) spekteret uten behov for båndbytte.

Høy utgangseffekt: Gir en typisk mettet utgangseffekt på minimum 50 watt (47dBm) over hele båndet.

Høy forsterkning: Har en typisk forsterkning av små signaler på 50 dB (minimum), som sikrer effektiv signalforsterkning fra kilder med lav effekt.

Utmerket Gain Flatness: Opprettholder overlegen Gain Flatness på typisk ±1,5dB over hele frekvensområdet for jevn ytelse.

Høy effektivitet: Inkluderer høyeffektiv design, som vanligvis oppnår 30 % Power Added Efficiency (PAE), som reduserer termisk belastning og DC-strømforbruk.

Robust lineær ytelse: Tilbyr høyt 1dB kompresjonspunkt (OP1dB) vanligvis > 47dBm, og støtter både lineær og mettet forsterkning for ulike modulasjonsskjemaer.

Integrert beskyttelse og kontroll: Inkluderer omfattende sikkerhetsfunksjoner: Omvendt spenningsbeskyttelse, overtemperaturavstengning og utgangsoverbelastning / VSWR-beskyttelse. Standard analogt grensesnitt for forspenningskontroll, aktivering/deaktivering (TTL) og statusovervåking.

Termisk styring: Designet med et effektivt kjølesystem for grunnplate for å sikre pålitelig drift under full belastning. Temperaturområde for driftshus: -40°C til +85°C.

Robust konstruksjon: Innebygd i en robust, hermetisk forseglet metallpakke for overlegen skjerming og miljømessig motstandskraft, egnet for militære, romfarts- og industrielle applikasjoner.

Ingen.	Beskrivelse	Symbol	Min	Typ	Maks	Enhet	Bemerke
1.	Driftsfrekvens	BW	4000		8000	MHz
2.	Inngangseffekt	Pin		0		dBm
3.	Utgangseffekt CW	Psat	47	48.5	49.5	dBm	Kontinuerlig bølge
4.	Power Gain	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Kraftgain flathet	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Liten SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Liten SignalGain flathet	△G		±2		dB	@ Pin=-5dBm
8.	Input Return Tap	S11		-15		dB
9.	Driftsspenning	Vdc	28	28	32	V
10.	Nåværende forbruk	A		6	8	A	@ Pout=50~90W
11.	Arbeidstemperatur		-40℃~+50℃
12.	RF-kontaktinngang		SMA, kvinne
13.	RF-kontaktutgang		SMA, kvinne
14.	Vekt			0.439	0.50	Kg
15.	LengdeBreddeHøyde		1348022			mm
16.	Inngangseffekt	PinMax	-5		5	dBm

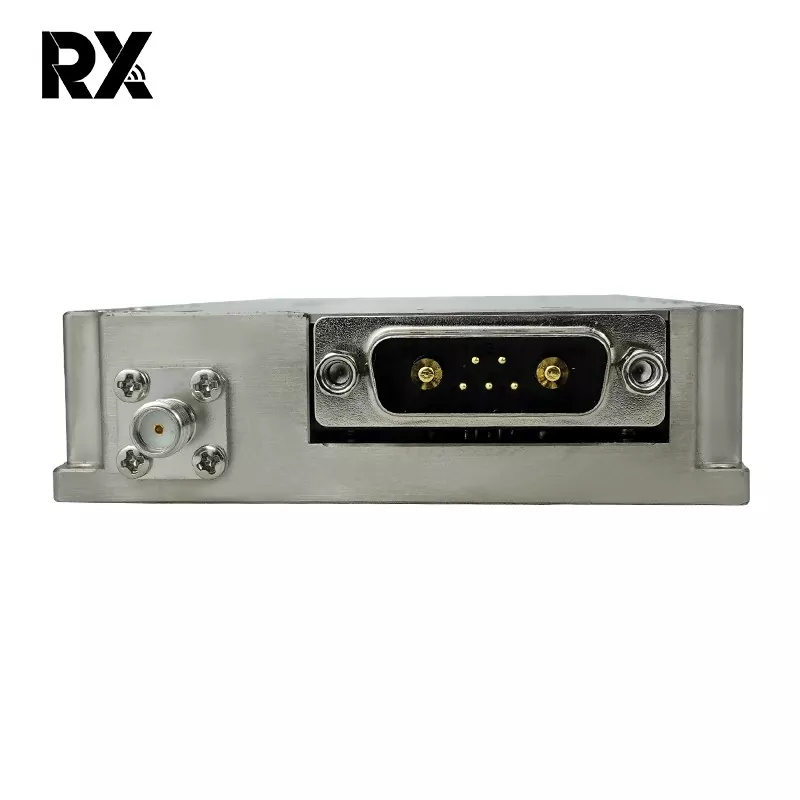

17.	Definisjon av grensesnitt (7W2 kvinne)	VDD	A1	Bakke
		GND	A2	28V likestrøm
		Nåværende sans	1	Analog spenning i forhold til modulens strøm @100mV/A
		Temp Sense	2	Analog spenning i forhold til modulens temperatur@10mV/℃
		Aktiver	3	Aktiver forsterker			Aktiver forsterker: TTL Logic High（3.3V）（Internt trukket-lavt）
		GND	4	Bakke
	Overordnet dimensjon	Note: 1、 De overordnede dimensjonene er kun for referanse； 2、 Størrelsen kan økes eller reduseres på passende måte i henhold til kundens krav; 3、 Posisjonene til inngangsgrensesnittet, utgangsgrensesnittet og strømforsyningsgrensesnittet kan endres i henhold til kundenes faktiske behov;
